大用戶遠傳水表監測系統方案技術部分

一、 系統方案

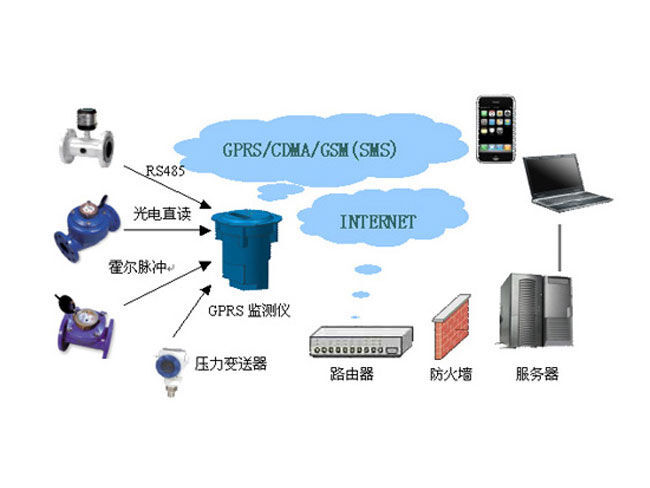

1、SCADA系統框架圖

2、系統組成

2.1現場儀表一次儀表可包括：電池供電的電磁流量計、電池供電的超聲波流量計、發訊遠傳機械水表（霍爾或干簧管或光電）、壓力變送器等一次儀表。

2.2遠傳裝置：GPRS監測儀，采集方式可以為RS485直讀、霍爾、干簧管、壓力4-20MA，通訊方式可以為GPRS、CDMA、GSM（SMS）。

2.3數據通過移動無線基站傳輸?shù)絀NTERNET網上，經路由器與防火墻存入服務器的數據庫中，系統采用BS結構，通過WEB瀏覽數據。

3、功能描述

? 2個IP地址總臺，TCP/UDP，支持域名

? 4個GSM總臺，實現短信數據傳輸

? 最多可配置6AI，4-20MA、0-20MA、1-5V、0-5V

? 最多可配置6DI，可作脈沖使用

? 1個RS232C或1個RS485C，用于直讀儀表

? 1個DC24V輸出，可采集兩個壓力變送器

? 自帶保存功能，可保存2048條數據

? 數據定時上發15秒--1天可設置

? 段碼液晶顯示，兩個鍵盤可操作

? IP68防水等級，dIIBT4 防爆等級

? 一次性鋰電池供電，工作2年（15分鐘采集，2小時上發）

4、產品優勢

? 采用一次性鋰電池供電，無需拉市電，施工方便， IP68設計，可安裝于野外現場

? 有24V升壓功能，可以采集壓力變送器數據

? 數據采集與GPRS/GSM無線通信集一體，成本低，無線通訊可控性好，斷線率低。

? AI或DI有報警功能，并能觸發短信和繼電器輸出報警，便于實時監控

? 支持短信功能，便于手機隨時查詢，鍵盤與液晶LCD操作，方便現場安裝調試

GSM/GPRS遠程監控管理軟件系統與帶遠傳功能的無線遠傳流量計配套，本系統可對每個測量點的用水情況及管道壓力查詢、統計、分析并以圖表或曲線的形式顯示出來，使用戶可以方便的對各測量點的用水進行管理。當測量點用水情況發生異常或現場流量計電池電量不足時，本系統可發出報警信息。本系統可設定不同級別的多個操作員，起到數據分級管理，并實現用戶局域網的數據共享。本系統引入了數據備份、SIM卡費用統計等更多人性化管理。

可顯示儀表的流速、流量、累積量、壓力、工作狀態等數據；可直接打印出查詢的所有數據；可直接導出所有儀表的數據到計算機；可直接看到所查詢儀表的流量曲線圖；可直接打印出流量曲線圖；可查看現場儀表的工作狀態及儀表是否有報警情況；可以報表的形式顯示所有儀表每年、每月、每天的用水量；可直接打印出報表；可直接導出報表到計算機； 所有儀表的數據可直接備份到計算機。
